异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。二、原理 根据波的传输理论，波在架空线路上传播,遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。设： f: 注入的信号频率；v: 注入的信号沿线路传输的速度；: 注入信号的波长；L: 线路长度；因为: f×＝v由理论公式推导，可得出:对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的一半，即: L＝ /2＝0.5V/F。对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的四分之一，即: L＝/4＝0.25V/F。据这一结论，就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步分析。

异频线路参数测试仪各母线的启动电压值出厂设置为30V。启动电流值出厂设置为10A。菜单如图5.16所示：图5.16按“↑”键或“↓”键选择启动电压或启动电流，用“←”键或“→”键选择要修改的母线号，按“确认”键进入修改状态。此时按方向键修改数值，每按一次数值变化一次，“↑”增1；“↓”减1；“←” 增10；“→”减10。调到所需数值后按“确认”键保存，自动跳到下一项，若不保存，则可按“取消”退出。c)“电压等级”：设值每段母线所属系统的电压等级，电压等级共4个。分为0，1，2，3。 各母线的电压等级出厂设置为0。菜单如图5.17所示：图5.17按“↑”键或“↓”键选择母线，用“←”键或“→”键修改电压等级，按“确认”键保存。d)“接地方式”： 设置每段母线的接地方式，接地方式有两种选择：不接地、消弧接地；其中“不接地”项默认包括不接地和高阻接地两种接地方式。母线的接地方式出厂设置全部为不接地。 按“↑”键或“↓”键选择母线，用“←”键或“→”键修改接地方式，按“确认”键保存。e)“母线线路”：设置每段线路所属母线（如图5.17）；代号：表示的是装置出线的线路序号，如图5.17中的“01＃线路”，它对应装置后面端子的第1号出线CT1。母线号：指装置出线所属哪段母线，母线号1、2、3、4对应装置后面的PT1-PT4段母线。母线代号设置为“5”时，表示该出线不属任何母线，即无出线。图5.18按“↑”键或“↓”键选择线路，按“确认”键进入修改状态。用“←”键或“→”键选择线路所对应的的母线号，修改完毕后按“确认”键保存，并自动退出修改状态。按“取消”退出。f)“线路名称”：可根据需要定义每条线路的名称以方便查询，名称长度多可设为4字符，每位可用0~9的数字或A~Z的字母来表示。代号为4段母线和出线顺序号。如图5.19所示：图5.19按“↑”键或“↓”键选择修改项，按“确认”键进入修改状态。用“←”键或“→”键选定需要修改的字母或数字，按“↑”键或“↓”键进行修改，修改完毕后按“确认”键保存，自动跳到下一位。第四位修改完毕后自动跳出修改状态。按“取消”退出。修改名称为按位修改，每设定一位均要按确定保存，否则修改无效。g) “CT变比”：设置每一条线路的CT变比数值；实际变比值为设置值比

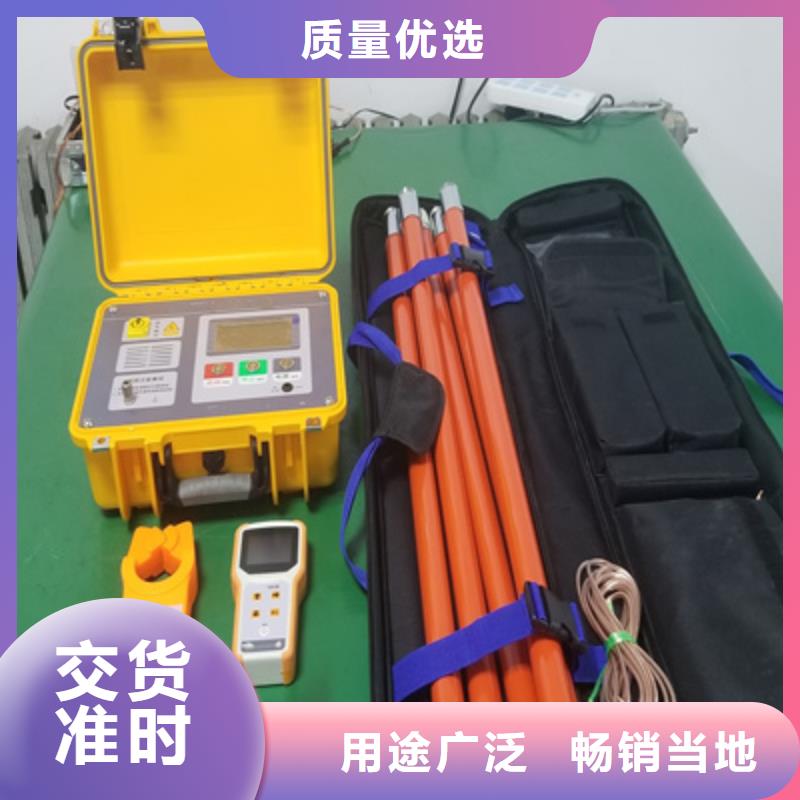

异频线路参数测试仪可以通过在线路任意位置检测该信号的存在与否，判断故障点的位置。示意图如下:2.3操作步骤步：确认故障线路已经停电（可用信号采集器和信号接收定位器检测）第二步：用信号源（信号发生装置）向故障线路注入检测信号第三步：用信号采集器和信号接收定位器根据二分法检测信号第四步：确定故障点三、特点及技术参数3.1特点（1）通过绝缘杆操作，内部有熔断保护装置，操作可靠（2）内置内置大容量锂电池电源（可车载充电），无需另外提供电源，使用方便，经久耐用（3）信号发生装置可以配置一组或多组信号采集接收器，可以进一步提高查找速度（4）电流采集接收无线天线内置，确保钳表绝缘可靠（5）背光显示可以设置，方便夜间使用（6）体积小、重量轻、操作简单、携带方便3.2技术参数（1）信号发生装置输出范围：0-70mA输出精度：±1mA输出功率：50W测量范围：0-80k检测线路长度：大于100km显示方式：中文液晶，背光功能LCD尺寸： 90mm＊73mm电 源：锂电池12V12Ah工作时间：大于4h工作温度：-10℃～＋50℃装置尺寸：327mm＊282mm＊218mm装置重量： 8kg（2）信号采集器 检测方式：钳形CT,积分方式传输方式：433MHz无线传送传输距离：40m钳口尺寸：Φ33mm测量范围：0.1mA-100.0mA(异频电流) 1A-600A（负荷电流）测试精度：±％工作时间：大于10h装置尺寸：255mm＊76mm＊31mm电 源：碱性干电池1.5V＊4装置重量： 340g（3）信号接收定位器显示方式：中文液晶，背光功能工作时间：大于10hLCD尺寸：54mm＊50mm装置尺寸：204mm＊100mm＊35mm电 源：碱性干电池1.5V＊5装置重量： 360g
